Photovoltaik in Leipzig: 3D-Modell und digitale Planung
- 15.09.2025
- Wissenswertes
Einleitung: Warum ein 3D-Modell der neue Standard für PV-Planung in Leipzig ist
Wer Photovoltaik in Leipzig plant, will zwei Dinge sicher wissen: Wie viel Strom liefert mein Dach wirklich – und wie wirkt die Anlage am Gebäude? Beides beantwortet ein präzises 3D-Modell Ihres Hauses und seiner Umgebung. Statt grober Schätzungen fließen reale Geometrien, Sonnenstände und der tatsächliche Schattenwurf von Gauben, Schornsteinen, Nachbargebäuden und Bäumen ein. Dass sich das lohnt, zeigt schon der Blick aufs Solarklima: 2024 meldete der Deutsche Wetterdienst knapp 1 700 Sonnenstunden in Deutschland; in der Leipziger Tieflandsbucht wurden vielerorts Spitzenwerte bis 2 000 Stunden registriert – hervorragende Basis für belastbare Ertragssimulationen.
Was hinter dem 3D-Modell steckt

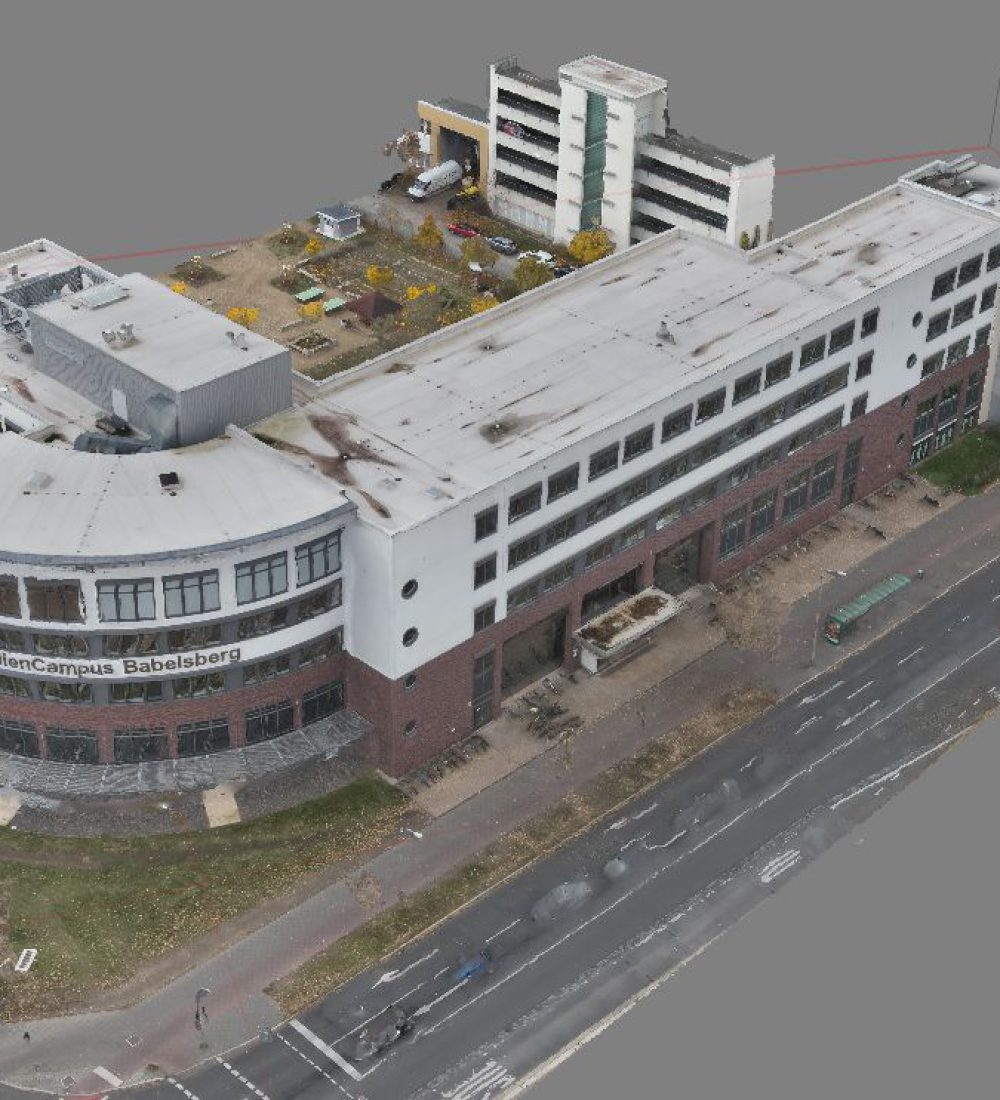

Das PV-3D-Modell ist ein digitaler Zwilling Ihres Gebäudes – mit Dachneigungen, First- und Trauflinien, Sparrenrichtungen, Gauben, Schornsteinen, Fassaden und allen verschattenden Objekten. Die Daten stammen aus Drohnen-Fotogrammetrie oder Laserscans und werden via CAD/BIM modelliert; Fachverbände wie der DVW beschreiben dafür einen erprobten Workflow von der Punktwolke bis zum BIM-Modell.
Auf Basis dieser Geometrie berechnen Planungswerkzeuge stündliche Ertragsprofile über das ganze Jahr, berücksichtigen Temperaturkoeffizienten, String-Layout, Wechselrichterkennlinien und Verschattung. Für die Strahlungs- und Ertragsdaten ist PVGIS (EU-JRC) der europäische Standard, inklusive standortgenauer Solarstrahlung und Systemperformance.
Der Leipziger Workflow: Von der Aufnahme bis zur Ertragssimulation
Datenerfassung: Drohnenbefliegung des Dachs (keine Begehung nötig), optional Ergänzung um Baupläne. Die Aufnahmen werden zu einer georeferenzierten Punktwolke verarbeitet und in ein sauberes Dachflächenmodell überführt. Leitfäden der Geodäsie beschreiben, wie daraus präzise Dachkanten, Neigungen und Hindernisse abgeleitet werden.
Vor-Layout: Module, Aufständerung und Wartungswege werden ins Modell gelegt; Varianten wie Süd, Ost-West oder Mischlayouts sind schnell vergleichbar.
String- und WR-Auslegung: Die Software teilt in Strings, prüft MPP-Tracker, Kabelwege und Spannungsfenster. Fraunhofer ISE empfiehlt, verschattungsbedingte Ertragsminderungen explizit zu quantifizieren – genau das leistet die Simulation.
Verschattungsanalyse: Stündliche 8 760-h-Simulation über das Jahr macht Wintersonnenstände und Randverschattungen sichtbar. Verbraucherschützer betonen, dass schon kleine Schatten ganze Strings herunterziehen können – die digitale Analyse zeigt, wo Optimierer oder Stringtrennung sinnvoll sind.
Ertrags- & Wirtschaftlichkeitsprognose: Mit PVGIS-Daten und Lastprofil entsteht ein realistisches kWh- und Euro-Bild – die Basis für ein faires Angebot und späteres Monitoring.
Abonniere unseren Newsletter
Abonnieren Sie unseren Newsletter um keine spannenden Beiträge mehr zu verpassen.
Kategorien
Warum das 3D-Modell wirtschaftlich gewinnt
Jede Layoutentscheidung addiert sich über 20 Jahre. Ein paar Grad anderer Modulwinkel, engere Reihenabstände auf Flachdächern, gekürzte Kabelwege oder ein anderer MPP-Zuschnitt machen schnell mehrere hundert kWh pro Jahr aus. IEA-PVPS (Task 13) zeigt, wie Teilverschattung und suboptimale Auslegung die Performance drücken – präzise Modellierung und String-Design minimieren diese Verluste.
Für Flachdächer liefert das 3D-Modell zudem Statik- und Ballasthinweise (z. B. Windlast, Verschiebesicherheit), die in BSW-Praxispapieren und Herstellerrichtlinien adressiert werden – teuer gewordene Nacharbeiten lassen sich so vermeiden.
Typische Leipziger Anwendungsfälle
Gründerzeitdächer in Südvorstadt, Schleußig oder Plagwitz: Viele Gauben und Kamine. Das 3D-Modell „legt Tetris“ mit Hoch- und Querformaten, prüft Schattenfenster im Winter und weist Wartungsgassen automatisch aus.
Flachdächer von Schulen, Werkstätten, Lofts: Reihenabstand und Aufständerung werden so gewählt, dass die hinteren Reihen auch bei flacher Sonne frei bleiben – die Simulation zeigt den optimalen Kompromiss aus kWp/m² und Verlustminimierung.
Fassaden-PV/BIPV: Brüstungen, Vor-/Rücksprünge und Lamellen werden geometrisch exakt erfasst; so lassen sich Paneele bündig integrieren und Ertragsminderungen durch Selbstverschattung quantifizieren. Fraunhofer ISE weist ausdrücklich auf die Bedeutung verlässlicher Ertragsprognosen inklusive Verschattung hin.
Technikstack, der sich bewährt
Praxis-Setups kombinieren CAD/BIM für Geometrie, PV-Spezialsoftware für Strings, Ertrag, Temperaturen und Energiemanagement für das Betriebsprofil. HTW Berlin stellt mit dem „PV-Wegweiser“ einen frei verfügbaren Leitfaden zur Planung und Eigenversorgung bereit – hilfreich für die Übersetzung der Simulation in den Alltag (Eigenverbrauch, Speicher, Lastverschiebung).
Für die elektrische Ausführung gelten Normen wie DIN VDE 0100-712 (Errichten von PV-Stromversorgungssystemen); DKE und VDE beschreiben Zweck und Anwendungsbereich, inklusive Schnittstellen- und Schutzanforderungen. Für den Netzanschluss in der Niederspannung ist die VDE-AR-N 4105 maßgeblich. Das 3D-Modell ersetzt diese Normen nicht – es sorgt dafür, dass Auslegung und Dokumentation von Anfang an normkonform geplant werden.
Praxisbeispiel: Gauben-Satteldach in der Südvorstadt
Ein Satteldach mit drei Gauben und zwei Schornsteinen hätte klassisch nur 12 Module Süd erlaubt. Die 8760-h-Simulation zeigte jedoch deutliche Mittagsschatten. Ergebnis: hybride Belegung mit 8 × Süd plus 10 × Ost-West, dazu ein Hybrid-WR mit getrennten MPP-Trackern. Die prognostizierte Jahresproduktion (PVGIS) stieg gegenüber der reinen Südvariante um ~8 %, der Eigenverbrauch durch flacheren Tagesverlauf deutlich – exakt das, was HTW-Leitfäden für Eigenversorgung empfehlen.
Häufige Planungsfehler – und wie das 3D-Modell sie verhindert
Winterverschattung unterschätzt: Das Modell bewertet flache Sonnenstände und erzwingt ausreichende Reihenabstände. IEA-Task 13 dokumentiert, wie stark Teilverschattung wirken kann.
Wartungsgassen vergessen: Digitale Maßketten sichern Zugänglichkeit und Brandschutzanforderungen, wie sie u. a. VdS-Leitfäden diskutieren.
Normen erst spät beachtet: Frühzeitige Berücksichtigung von VDE 0100-712 und VDE-AR-N 4105 verhindert teure Umplanungen vor dem Netzanschluss.
Unsaubere Datenkette: DVW-Guides empfehlen die durchgängige Datenhaltung vom Drohnenmodell bis zum BIM-/CAD-Plan – so passen Unterkonstruktion, Durchdringungen und Kabelwege.
Fazit: Mit 3D schneller zu mehr Ertrag – Photovoltaik in Leipzig richtig geplant
Ein präzises 3D-Modell macht Photovoltaik in Leipzig planbar, transparent und wirtschaftlich. Es minimiert Verschattungsverluste, beschleunigt Abstimmungen mit WEG, Denkmal oder Nachbarn und liefert belastbare Ertrags- und Kostenprognosen auf Basis amtlicher Strahlungsdaten. Die Kombination aus Drohne + BIM + PV-Simulation, verankert in VDE-Normen und validiert mit Monitoring, bringt Ihr Projekt zuverlässig ans Netz – und sorgt dafür, dass Ihre Anlage im Alltag genau das liefert, was auf dem Papier versprochen wurde.
